Filtres et séparateurs de condensats
🧰 Accessoires pour pompes à vide Rietschle
🧰 Accessoires pour pompes à vide Rietschle – Filtre d’aspiration ZVF, séparateur de condensat ZFF, séparateur de liquide à cuve claire ZAL
Les pompes à vide industrielles Rietschle peuvent être configurées avec une gamme d’accessoires techniques destinés à protéger l’équipement, améliorer la performance et prolonger la durée de vie des composants.
Trois accessoires clés sont les références ZVF, ZFF et ZAL, chacun jouant un rôle précis dans la gestion des flux d’air et de fluides dans les systèmes de vide.
🔹 ZVF – Filtre d’aspiration pour pompe à vide industrielle
✅ Fonction principale :
Filtration de l’air en entrée de pompe afin de capturer les particules solides, poussières, fibres ou résidus secs.
🛠️ Position dans le circuit :
En ligne, directement monté à l’entrée d’aspiration de la pompe.
⚙️ Spécificités techniques :
Filtre à élément sec (cartouche remplaçable).
Disponible en plusieurs classes de filtration (ex : 5 µm, 10 µm…).
Versions en acier peint, inox ou matériaux plastiques selon l’environnement.
🎯 Applications types :
Filtration d’air en aspiration de pompe à palettes.
Protection de pompe à vide dans atmosphère poussiéreuse (impression, emballage, agroalimentaire, plasturgie).
filtre d’entrée pour pompe à vide industrielle
filtre anti-poussière pour circuit d’aspiration
filtration de l’air sur pompe à vide Rietschle
🔹 ZFF – Séparateur de condensats pour pompe à vide lubrifiée ou sèche
✅ Fonction principale : Extraction des condensats issus de l’air ou gaz aspiré avant leur arrivée dans la pompe.
🛠️ Position dans le circuit : En amont de la pompe, monté sur la ligne d’aspiration.
⚙️ Spécificités techniques :
Capacité à piéger les vapeurs d’eau ou solvants qui se condensent dans le flux.
Compatible avec les pompes à vide rotatives lubrifiées ou à becs secs.
🎯 Applications types :
Séparation de condensat dans système de vide industriel.
Protection contre l’humidité dans circuit d’aspiration.
Procédés impliquant vapeur, gaz humide ou atmosphères saturées.

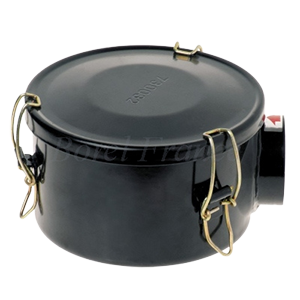

Filtre ZVF
| débit m³/h | Type | Référence |
|---|---|---|
| 100 | ZVF 32 (53) | 2040396120 |
| 100 | ZVF32 (54) | 2040396110 |
| 200 | ZVF 40 (73) | 2088856710 |
| 320 | ZVF50 (73) | 2088866710 |
| 350 | ZVF 65 (52) | 2040406500 |
| 350 | ZVF 65 (53) | 2040406600 |
| 700 | ZVF 100 (51) | 2040416200 |
| 700 | ZVF 100 (72) | 2040416600 |
ZAL Séparateur de liquide cuve claire
Description
L’air entrant, susceptible de contenir des liquides nuisibles et des particules de grande taille, est guidé à l’intérieur du boîtier où il est dévié par un système de déflecteurs.
Ce changement de trajectoire provoque la séparation des éléments indésirables :
les particules lourdes ainsi que les liquides sont entraînés vers le bas et se déposent dans la partie inférieure du séparateur.
Une capsule flottante, intégrée à la crépine, s’élève au fur et à mesure que le niveau de liquide augmente.
Lorsqu’elle atteint son seuil de remplissage, elle réduit automatiquement le débit d’air, assurant ainsi la protection de la pompe contre tout risque de détérioration.
| Type | Référence |
|---|---|
| ZAL 125 | 7320430000 |
| ZAL 150 | 7320440000 |
| ZAL 200 | 7320450000 |
| ZAL 250 | 7320460000 |
| ZAL 300 | 7320470000 |
| ZAL 400 |

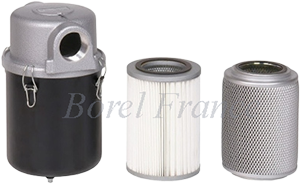

Séparateur de condensat ZFF avec cartouche plastique ou inox
| Raccordement | Débit m³/h | Type | Référence |
|---|---|---|---|
| G 1 1/4 | 100 | ZFF216 (20) | 214450 |
| G 1 1/2 | 100 | ||
| G 1 1/2 | 200 | ZFF216 (20) | 214451 |
| G 2 | 320 | ZFF216 (20) | 214449 |
| G 2 1/2 | 350 | ZFF216 (20) R2 1/2 PE | 214599 |
| G 3 | 350 | ||
| G 3 | 700 | ||
| G 4 | 700 |
🏭 Protection d’une pompe à vide lubrifiée dans une ligne de fabrication électronique grâce au séparateur de condensat ZFF
Dans une usine de fabrication de composants électroniques, des pompes à vide à palettes lubrifiées sont utilisées pour alimenter les systèmes de dépose sous vide et de scellement hermétique des circuits imprimés (PCB).
Ces procédés exposent les pompes à des remontées de vapeurs chimiques et d'humidité, notamment lors du traitement thermique ou du nettoyage des composants.
❗ Risques :
Dégradation de l’huile de la pompe,
Corrosion interne,
Pannes prématurées en environnement sensible.
✅ Solution :
L'installation d'un séparateur de condensat ZFF216 (20) Rietschle en entrée de pompe à vide permet de bloquer les retours de vapeurs et micro-condensats, tout en assurant :
Une protection continue de la pompe à vide rietschle,
Une stabilité du vide, même en environnement humide,
Une réduction des arrêts de production liés à l’entretien.
Ce séparateur de condensat convient parfaitement aux exigences de l’industrie électronique de haute précision.
